玻璃板液位计、玻璃板液位计

玻璃板液位计、玻璃板液位计

点击数:0次  录入时间:2011-10-19 【打印此页】 【返回


玻璃板液位计用途:

玻璃板液位计适用于化工、石油等工业设备容器上做液位显示。

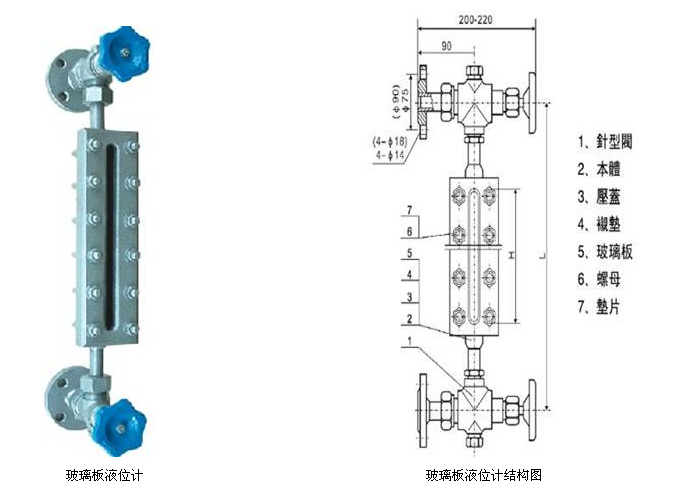

玻璃板液位计产品结构:
        玻璃板液位计的上下阀上装有法兰接头,与容器连接构成联通器,透过玻璃板直接指示容器内的液位,“夹套型”设有加热或冷却装置。该装置加热时可用蒸汽,冷却时可用循环水,这样可以调节流动性能,夹套接管尺寸为G1/4内螺纹。
     在上下阀内装有钢球,当玻璃板因意外事故破坏时,钢球在容器内压力的作用下自动密封,防止容器内的介质继续外流。
     在仪表上端针型阀上装有限塞螺钉,可供放气之用,下端针型阀上也装有限塞螺钉,可供放空、取样、排污、清洗。

玻璃板液位计主要技术数据:
1、工作压力:见表1
2、工作温度:见表1
3、针型阀的自动开闭压力:≥0.2MPa
4、夹套蒸汽压力为:≤0.6MPa
5、玻璃板的急变温差为:≤240℃
6、仪表的规格是按安装中心距L制定的。(详见表1)
  (注:我司承接特殊规格的定货)
7、最高工作压力:12MPa

产品类型:

名称 型号



MPa




结构特征 (规格按上、下阀中心线间距离) 标准号
结构
形式
材料 L=
304
L=
500
L=
800
L=
1100
L=
1400
L=
1700








AT2.5 2.5
250℃
普通型 Ⅰ(碳钢)
Ⅱ(316L)





HG21589.1-95
夹套型 Ⅰ(碳钢)
Ⅱ(316l)





AT6.3 6.3
250℃
普通型 Ⅰ(碳钢)
Ⅱ(1Cr18Ni9Ti)





HG21589.1-95
夹套型 Ⅰ(碳钢)
Ⅱ(1Cr18Ni9Ti)













R4.0 4.0 -20

+50
普通型 Ⅰ(碳钢)
Ⅱ(1Cr18Ni9Ti)





HG5-1366-80
夹套型 Ⅰ(碳钢)
Ⅱ(1Cr18Ni9Ti)

R0.6 0.6 -20

+50
带颈
衬里
Ⅲ(碳钢衬里)
          HG5-1367-80
带颈 Ⅱ(1Cr18Ni9Ti)
Ⅰ(碳钢)

          HG5-1368-80
R 常压 -20

+50
衬里 Ⅲ(碳钢衬里)
          HG5-1369-80
嵌入
联接
Ⅰ(碳钢)
Ⅱ(1Cr18Ni9Ti)

          HG5-1370-80

订货须知
 1、订货时请注明口径、长度、材质、压力及规格等。
